首页 >> 產品中心 >>三相數字步進驅動器 >> 3SY3722

详细说明

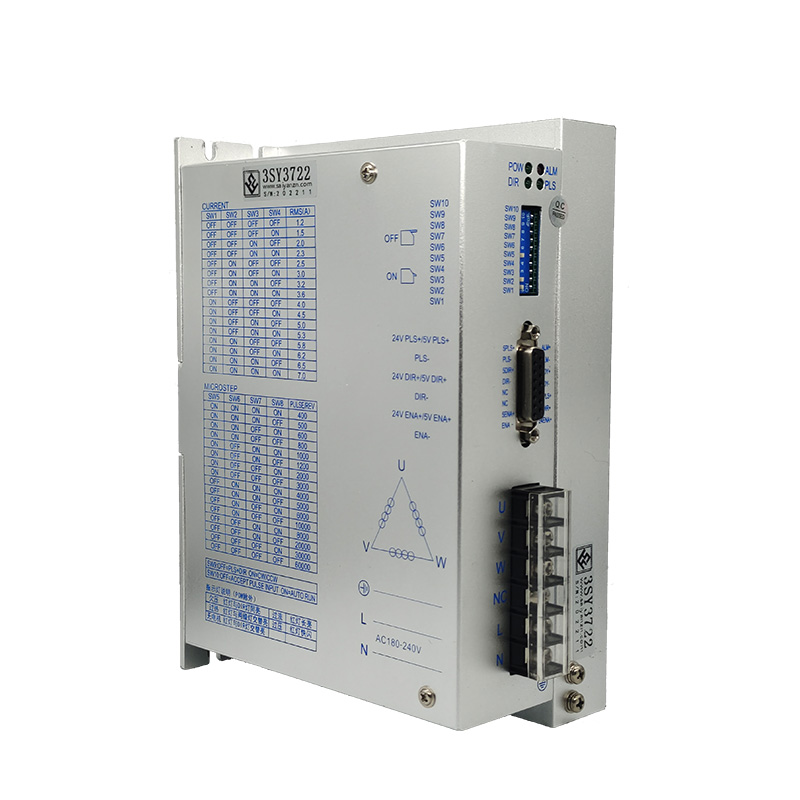

3SY3722

SY3722是基于DSP控制的三相混合式步進電機驅動器，它是將先進的DSP控制芯片和三相逆變驅動模塊結合一起所構成的新一代數字式步進電機驅動器。驅動器電壓為AC180~230V，適配電流在7.0A以下、外徑 86~130MM 的各種型號的三相混合式步進電機。

型號：3SY3722

商品說明

產品的功能說明

功能特點	使用說明
電壓輸入：AC180V-230V	場合：避免粉塵、油污、腐蝕性氣體、濕度太大以及震動太強場所，禁止有可燃?xì)怏w和導電灰塵
最大脈沖頻率：200K	工作溫度：0~50°C
外形尺寸：200×146×80	儲存溫度：-20°C~+65°C
脈沖形式：脈沖＋方向	濕度：40~90％RH（不凝露）
電機參數自動整定功能	冷卻方式：自然冷卻或強制冷風
具有過流、過壓、跟蹤誤差超差等保護功能	該產品適合各種中小型自動化設備和儀器，例如木工雕刻機、線束加工設備、包裝機械、廣告設備、醫療器械以及自動裝備等。

撥碼開關設定

功能	符號	名稱	說明
控制信號輸入端口	DIR+	輸入方向正極	信號源+5V~24V皆可驅動
	DIR-	輸入方向負極
	PUL+	輸入脈沖正極
	PUL-	輸入脈沖負極
	ENA+	使能信號正極	該信號有效時電機處于自由狀態，不鎖機
	ENA-	使能信號負極	該信號有效時電機處于自由狀態，不鎖機

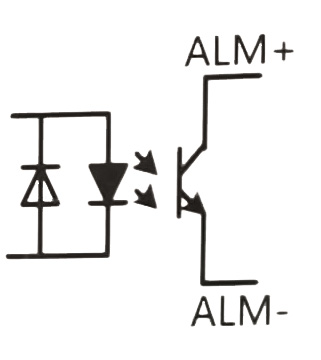

ALM信號輸出端口	ALM+	報警輸出正極
ALM信號輸出端口	ALM-	報警輸出負極
準備信號輸出端口	RDY+	準備信號輸出
準備信號輸出端口	RDY-	準備信號輸出
電機動力線	U	電機U端	U，V，W對應電機繞線組，任意對調三根繞組線中的兩根，可使電機方向改變
	V	電機V端
	W	電機W端
NC	NC	接地	接地
電源輸入端	L	電源輸入	AC180V-230V
電源輸入端	N	電源輸入	AC180V-230V

參數設定

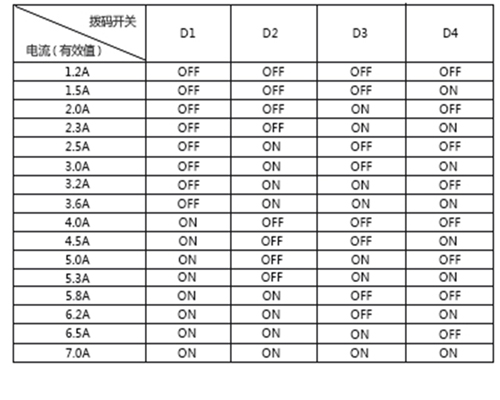

電流撥碼表

故障及處理：1.電源燈不亮：輸入電源故障，請檢電源線路，電壓是否過低。2.上電亮紅燈報警：①電機電源相線是否連接。②驅動器輸入電源電壓是否過高或過低。

3.脈沖輸入后不轉動：①驅動器系統配置中的輸入方式是否為脈沖輸入相關的輸入方式。②電機是否使能松開。

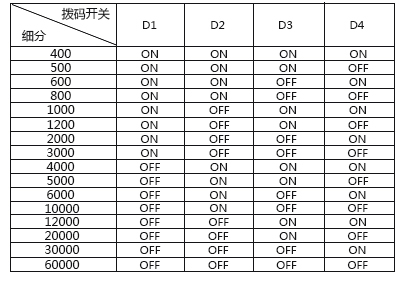

細分撥碼表


產品圖紙

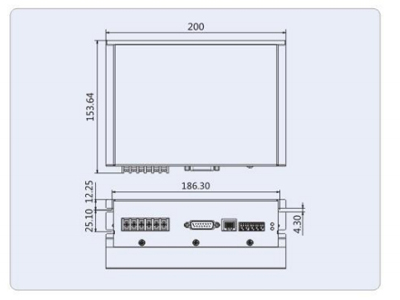

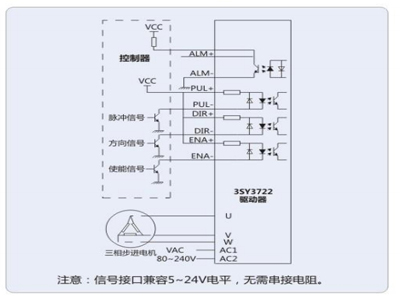

安裝尺寸圖經典接線圖

應用領域

適合各種運動控制領域自動化設備和儀器，例如：電子加工與檢測、半導體封裝、激光切割與焊接、激光照排、包裝機械、雕刻機、打標機、切割機、服裝繪圖儀、數控機床、自動化裝配設備等。是客戶追求性價比和期望噪音低、大力矩的第一選擇。
