详细说明

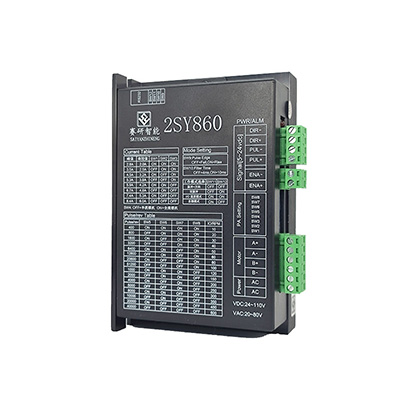

2SY860

◆采用最新的32位DSP技術

◆參數自整定，電機自適應

◆中高速力矩補償

◆輸入信號差分光耦隔離，兼容5V-24V

◆內置平滑算法，大大提升電機加減速性能

◆電壓輸入范圍：DC30V-110V；AC24V-80V

型號：2SY860

收藏
  • 商品說明

產品的功能說明

                 功能特點                                       使用說明


電壓輸入：DC24V-110V AC18V-80V

場合：避免粉塵、油污、腐蝕性氣體、濕度太大以及震動太強場所，禁止有可燃氣體和導電灰塵
連續電流：7.5A 20KHZ PWM工作溫度：0~70°C
最大脈沖頻率：200K儲存溫度：-20°C~+80°C
外形尺寸:150×97.5×53濕度：40~90％RH
脈沖形式：脈沖+方向冷卻方式：自然冷卻或強制冷風
內置平滑算法，提升加減速性能

該產品適合各種中小型自動化設備和儀器，例如木工雕刻機、線束加工設備、包裝機械、廣告設備、醫療器械以及自動裝備等。

具有過流、過壓、跟蹤誤差超差等保護功能

撥碼開關設定

□ 電流選擇﹛SW1、SW2、SW3﹜□ 靜態半流或全流﹛SW4、ON全流、OFF半流﹜□ 細分選擇﹛SW5、SW6、SW7、SW8﹜

驅動器功能說明

          功能

                       符號
                        名稱                                       說明

                                                                                                                 控制信號

           輸入端口

                       DIR＋                       輸入方向正極



                         信號源+5V~24V皆可驅動

                       DIR－                       輸入方向負極
                       PUL＋                       輸入脈沖正極
                       PUL－                       輸入脈沖負極
                       ENA＋                       使能信號正極              該信號有效時電機處于自由狀態，不鎖機
                       ENA－                       使能信號負極              該信號有效時電機處于自由狀態，不鎖機

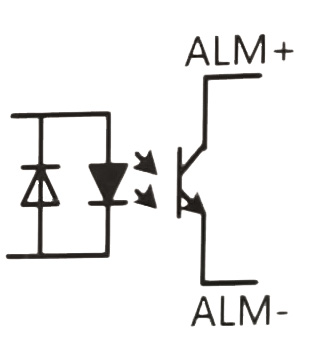

                                                                                                                ALM信號

          輸出端口

                       ALM＋                       報警輸出正極


                       ALM－                       報警輸出負極
                                                                                                                電機接線                                    A+                                                                             A相電機繞組                                                                                                                             調換A+和A-，可以改變電機初始旋轉方向
                         A-
                         B+                                                                             B相繞機電組
                                                                                                  調換B+和B-，可以改變電機初始旋轉方向
                         B-
                                            電源輸入                                         AC1                                                                              電源輸入                                                                                                                                        AC18~80V/DC24~110V
                         AC2


參數設定

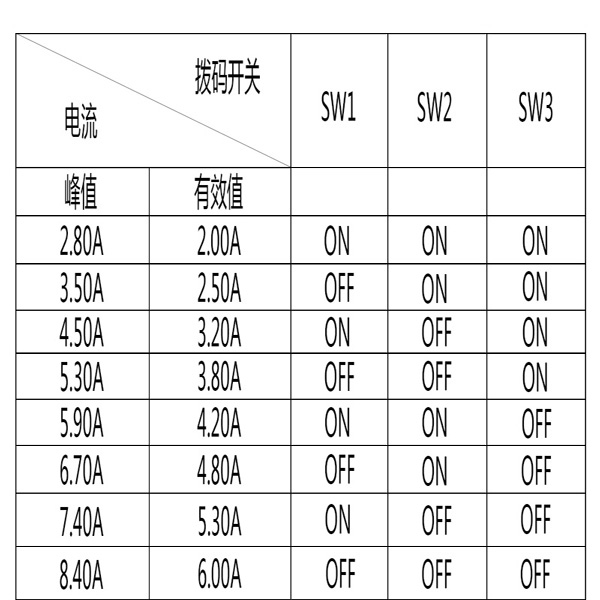

電流撥碼表


 故障及處理：1.電源燈不亮：輸入電源故障，請檢電源線路，電壓是否過低。2.上電亮紅燈報警：①電機電源相線是否連接。②驅動器輸入電源電壓是否過高或過低。

 3.脈沖輸入后不轉動：①驅動器系統配置中的輸入方式是否為脈沖輸入相關的輸入方式。②電機是否使能松開。

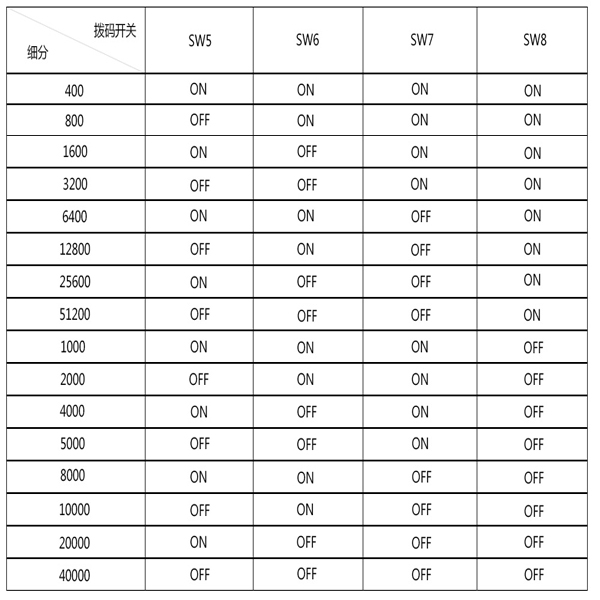

細分撥碼表

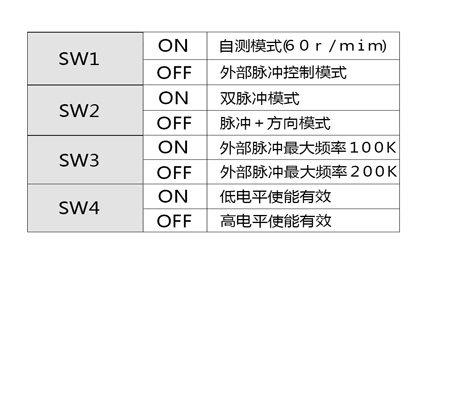

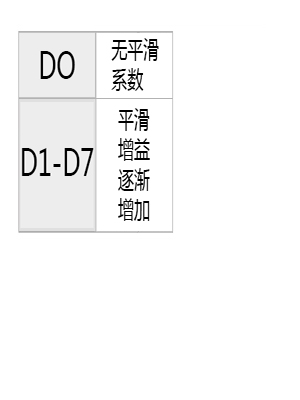

輔助撥碼設置                                     平滑設置


產品圖紙

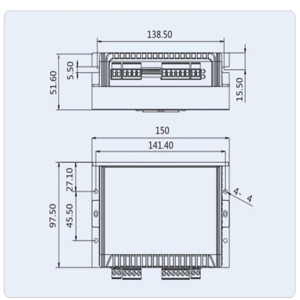

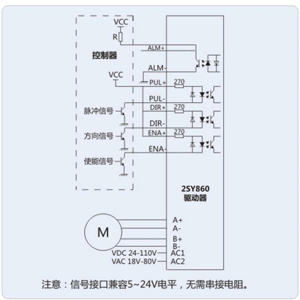

安裝尺寸圖                                                     經典接線圖
